项目背景

　　传统的人工试验站费时、费力且数据采集不及时准确，不但会增加试验运行费用、影响试验成果，更重要的是不能准确的为高效节水灌溉技术规划设计和工程建设与管理提供技术支撑。因此提高灌溉试验的试验水平和试验手段，改变传统的人工试验方法，克服人工试验费时、费力、数据采集不及时准确等不足，应用新型的适应于灌溉试验实际需要的“灌溉试验自动测控系统”是非常必需的。

　　本着先进、可靠、耐用、维护方便、操作简单、使用方便等原则，根据试验区的周边环境和电信讯道测试情况，系统拟采用搭建自主无线局域网络系统，实现系统的无线控制、数据采集及实时监测等。灌溉试验自动测控系统采用拓扑结构设计，各监测单元运行独立、互不影响、便于维护和管理。

　　系统组成

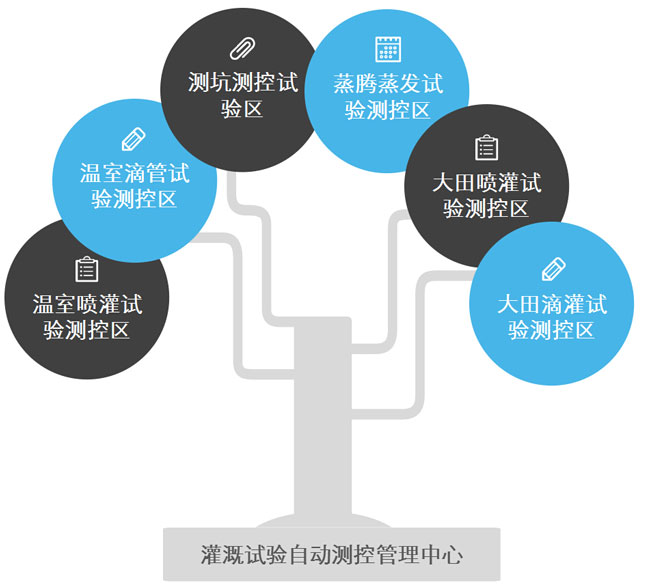

　　该系统主要由灌溉试验自动测控管理中心、温室喷灌试验测控区、温室滴管试验测控区、测坑测控试验区、蒸腾蒸发试验测控区、大田喷灌试验测控区和大田滴灌试验测控区等组成。

　　各灌溉监控点主要由灌溉控制电磁阀、远传电讯水表、无线灌溉测控终端及电源等组成。

自动测控管理中心

灌溉试验监控点

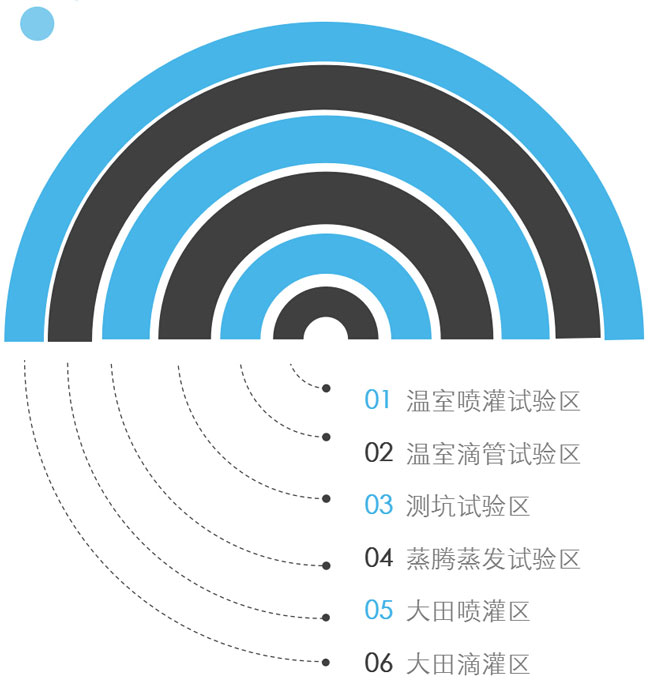

　　监控点包括：

　　各灌溉监控点主要由灌溉控制电磁阀、远传电讯水表、无线灌溉测控终端及电源等组成。各灌溉试验区各无线灌溉测控终端可直接与管理中心建立通信，各试验区公用专用电源（隔离电源）独立，以提高系统的安全性、可靠性和抗干扰能力。

　　无线灌溉测控终端：

　　采集控制器搭配移动/联通通信网络的GPRS/4G传输模块（DTU无线数据终端）可为用户搭建了一个超远距离的数据传输平台，或搭配wifi/LoRa/433短距离通讯模块，建立无线局域网络通信，并以专属监控系统平台为窗口，来实现对现场数据、状态、参数的远程传输以及现场设备的远程控制。

　　无线灌溉测控终端

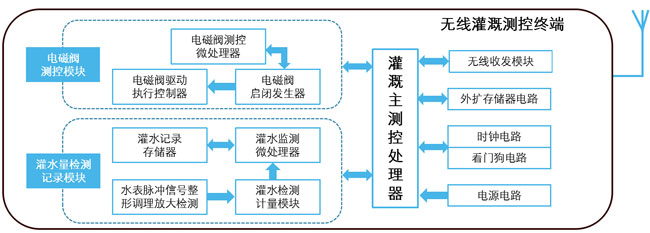

　　无线灌溉测控终端负责灌溉试验监控点的中心处理业务，通过无线网络通信协议规约及时响应灌溉测控管理中心指令，完成电磁阀的开启或关闭，上报本灌溉监控点的实时检测运行状态、当前灌溉水量、灌溉水量的时段、灌水过程线的记录等。主要由电磁阀测控模块、灌水量检测记录模块、灌溉主控微处理器及无线收发模块等组成。

　　系统功能

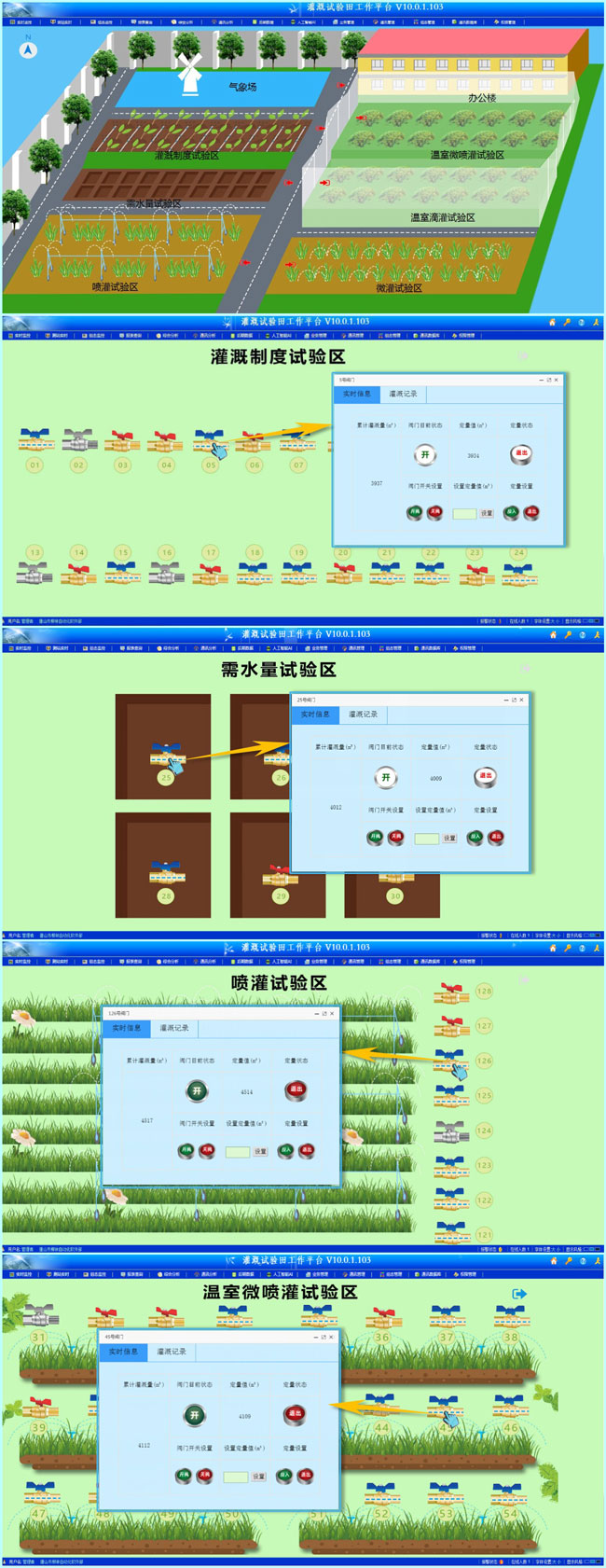

　　软件界面展示
